Sensores CCD vs CMOS: Qual é a diferença entre?

O mundo da visão incorporada mudou dramaticamente, comCâmera CMOSTecnologia agora liderando a maneira como . para engenheiros e profissionais da indústria, realmente entendendo oCMOS na câmeraSensor e seus benefícios sobre as opções mais antigas são cruciais para novas inovações . Este artigo explicará minuciosamente oCMOS CCD Diferença, veja o porquêCMOSamplamente substituídoCCDe destacar as principais vantagens que fazemCâmeras CMOSA melhor escolha hoje .

Os sensores CCD (dispositivo acoplado a carga) e CMOs (sensores complementares de sensores de imagem encontrados em câmeras digitais e outros dispositivos de imagem . seu trabalho principal é transformar a luz em sinais elétricos, que se tornam as imagens digitais que vemos .}}} Carga elétrica . Cada sensor é feito de milhões de pequenas peças chamadas pixels, que coletam luz .

what are ccd and cmos 1

A Câmera CMOSusa um sensor de imagem complementar-óxido-semicondutor (CMOS) para capturar luz e transformá-lo em uma imagem digital ., diferentemente da tecnologia mais antiga, cada pixel em umSensor CMOSPossui seu próprio detector de luz e amplificador ativo . Este design permite o processamento do sinal no chip e a leitura de dados em paralelo ., essas são grandes vantagens para velocidade e eficiência .Câmera CMOSMuito adaptável para muitos usos, desde inspeções industriais rápidas a pequenos dispositivos móveis .

A diferença central entreCMOS vs CCDOs sensores estão na maneira como lidam com a carga elétrica da luz . este básicoCMOS CCD Diferençaimpacta a qualidade da imagem, uso de energia e velocidade de processamento .

Um sensor de CCD funciona como uma "brigada de balde ." ", atingindo cada pixel cria uma pequena carga elétrica . após a exposição, esses pacotes de carga se movem passo a passo, o sensor para alguns (geralmente apenas um) pontos de saída .} lá, o volta é volto para a volta, que é o que se refere a volta para a volta. chip . Esta transferência seqüencial ajuda a manter o sinal muito limpo, tornando os CCDs conhecidos por imagens uniformes e baixo ruído na luz escura . A desvantagem é essa leitura em série é lenta .

Por outro lado, aSensor CMOStem uma configuração diferente . cada pixel em umCâmera CMOSchip has its own light detector, an amplifier, and often its own analog-to-digital converter (ADC). This "active pixel" design means the charge turns into voltage right at each individual pixel. This allows for parallel processing, letting the camera read out information from many pixels at the same time. This parallel readout is a keyCMOS CCD Diferença, dandoSensores CMOSGrandes vantagens em velocidade e integração .

Aqui está um colapso das principais diferenças:

Recurso	Sensor CCD	Sensor CMOS
Processo de leitura	Transferência serial de pacotes de carga para alguns nós de saída .	Leitura paralela; Cada pixel tem seu próprio amplificador e geralmente um ADC .
Velocidade	Mais lento, à medida que as cargas são lidas sequencialmente .	Muito mais rápido, devido ao recurso de leitura paralela .
Barulho	Tradicionalmente, o ruído de leitura mais baixo de um único amplificador de alta qualidade .	Historicamente mais alto; Melhorou bastante em designs modernos, geralmente combinando CCDs .
Consumo de energia	Maior, requer mais energia para transferência de carga .	Significativamente menor, como os amplificadores de pixels estão ativos apenas durante a leitura .
Integração	Principalmente apenas a matriz do sensor; Componentes externos necessários para o processamento .	Alta integração; ADCs, lógica e até processamento podem estar no mesmo chip .
Custo	Mais alto, devido à fabricação especializada .	Lower, compatível com a fabricação padrão de semicondutores .
Tipo de obturador	Tipicamente obturador global (todos os pixels expostos simultaneamente) .	Tradicionalmente rolando obturador (leitura em linha a fila); O Modern CMOS oferece obturador global .
Florescendo	Mais suscetível a "florescer" (cobrança transbordando em pixels adjacentes) .	Menos suscetível a florescer devido a amplificadores de pixels individuais .
Flexibilidade	Menos flexível; Imagem inteira normalmente lida .	Mais flexível; pode ler linhas/pixels específicos (região de interesse) .

A mudança deCCDparaCMOS na câmeraOs designs não foram repentinos, mas uma mudança constante . por um longo tempo,Sensores do CCDforam melhores na qualidade da imagem, especialmente na luz fraca e com menos ruído . seu método de leitura em série, embora mais lento, manteve o caminho do sinal muito limpo e consistente .

No entanto, comoSensor CMOSA manufatura ficou muito melhor, suas primeiras fraquezas desapareceram . engenheiros encontraram maneiras inteligentes de diminuir o ruído e aumentar a sensibilidade emDesigns do CMOS.CMOS-Faster Readout, Uso de energia muito mais baixo e mais integração no chip-began para superar claramente o chumbo da qualidade da imagem do CCD . Essa alteração foi um ponto de virada crítico, fazendoCâmeras CMOSA escolha preferida e mais adaptável para quase todos os novos desenvolvimentos da câmera .

EnquantoSensores do CCDAinda existem para algumas necessidades científicas e industriais muito específicas, seu uso geral caiu acentuadamente . Eles raramente são escolhidos para novos designs de câmera de uso geral . Este declínio vem do básicoCMOS CCD Diferençaem como eles funcionam e os benefícios práticos deCMOS.

Sensores CMOSOfereça velocidades de leitura muito mais rápidas, pois cada pixel pode ser acessado de forma independente e em paralelo ., eles também usam muito menos energia, pois não precisam das altas tensões para mover a carga em todo o chip . mais importante,Tecnologia CMOSPermite níveis muito mais altos de integração . funções-chave como conversão analógica em digital, controle de tempo, correção de ruído e até processamento básico de imagem pode ser construído diretamente no mesmo chip de sensor .}Câmera CMOSmódulos.

Também,CMOSA fabricação se encaixa melhor nos processos padrão de produção de semicondutores . Isso significa custos mais baixos e maior saída em comparação comCCD, que precisa de instalações especializadas . a partir de 2024, oCMOS Image Sensor Marketfoi avaliado em US $ 30 . 67 bilhões e deve crescer significativamente. Enquanto isso, oSensor CCDO mercado é projetado para encolher porqueCMOSAs soluções são cada vez mais preferidas (Grand View Research, 2024) . Esta adoção generalizada e melhorias constantes de desempenho solidificaramCMOSsubstituindoCCDNa maioria das imagens, usa .

O uso generalizado deCâmeras CMOSvem de vários benefícios atraentes que atendem diretamente às necessidades dos sistemas de visão incorporados de hoje .

Câmeras CMOSsão excelentes para tarefas de alta velocidade . seu design de leitura paralelo permite taxas de quadros muito mais rápidas do que mais antigasSensores do CCD. Muitos modernosSensores CMOSOfereça também uma opção global do obturador, onde todos os pixels capturam luz no mesmo momento . Isso é vital para fotografar objetos em movimento rápido sem distorção (como o "efeito da gelatina" visto com persianas) .Câmeras CMOSPerfeito para visão de máquina, automação industrial e fotografia esportiva profissional . por exemplo, aCâmera CMOSEm uma fábrica, pode capturar centenas de quadros por segundo para inspecionar produtos em uma correia transportadora em movimento rápido sem desfoque de movimento .

Comparado comSensores do CCD, Câmeras CMOSUse muito menos potência . Este é um fator crítico para dispositivos movidos a bateria, sistemas portáteis e situações em que o calor é um problema . a capacidade de colocar mais funções diretamente noSensor CMOSO Chip também reduz a necessidade de peças externas extras, levando a menores custos gerais do sistema . essa acessibilidade, combinada com melhor desempenho, fezCâmeras CMOSComum em eletrônicos de consumo, como smartphones e câmeras digitais, e cada vez mais em câmeras profissionais e industriais .

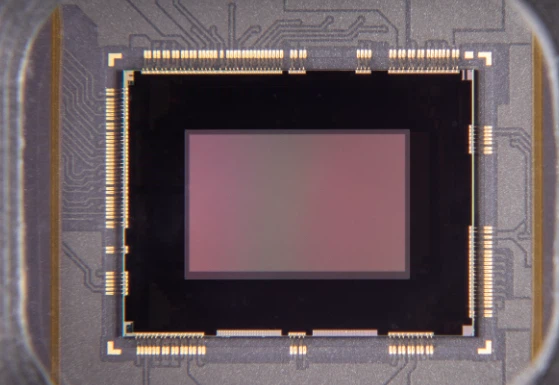

info-559-385

O processo de fabricação paraSensores CMOSFunciona muito bem com as técnicas padrão de semicondutores . Isso significa que não apenas os elementos de sensor de luz, mas também vários outros circuitos (como ADCs, circuitos lógicos e até processadores de sinal digital) podem ser construídos no mesmo chip . esse nível de integração de um nível de integração .} e um nível de integração de menor integração em ».} esse nível de integração resulta em» ., esse nível de integração é mais baixo em »., esse nível de integração é mais baixo em» Modes .}. Para sistemas de visão incorporados, onde o espaço é limitado, permitindo robôs, drones e dispositivos médicos menores .

O domínio deCâmeras CMOSnão é apenas teoria; Está claro com a amplitude de muitas indústrias diferentes .

Em ambientes industriais,Câmeras CMOSsão essenciais para a inspeção automatizada e o controle de qualidade . sua alta velocidade e obturador global permitem detecção precisa de defeitos nas linhas de produção em movimento rápido, desde a elaboração de eletrônicos até a classificação de alimentos ., por exemplo, aCâmera CMOSO sistema pode escanear rapidamente milhares de garrafas por minuto para verificar os níveis de preenchimento adequados ou inspecionar as bolachas semicondutores quanto a pequenas falhas . Isso reduz drasticamente erros de fabricação e custos .

Sensores CMOSestão no núcleo dos sistemas de visão car, alimentando tudo, desde câmeras de backup até sistemas avançados de assistência ao motorista (ADAS) e plataformas autônomos . sua capacidade de executar bem em várias condições de luz, juntamente com a alta dinâmica e a resistência a "Blooming" (uma questão comum em CCDs), os tornam ideais para os usos de segurança {{{{4 bilhões até 2030 (Grand View Research), depende muito de melhorias emCâmera CMOStecnologia .

De câmeras endoscópicas a microscópios avançados,Câmeras CMOSestão transformando a imagem médica . sua alta resolução, sensibilidade e taxas de dados rápidas permitem diagnósticos detalhados e visualização em tempo real . em pesquisas científicas, especialmente em microscopia e astronomia,Sensores CMOSDê aos pesquisadores ferramentas poderosas para capturar imagens e dados de alta qualidade com eficiência .

O uso generalizado deCâmeras CMOSNos smartphones, webcams e câmeras digitais, mostra claramente sua versatilidade e baixo custo . quase todos os dispositivos com uma câmera hoje usamTecnologia CMOS. Isso permite recursos como gravação de vídeo em 4K, captura de movimento lento e fotografia computacional avançada, tudo graças a melhorias constantes emSensor CMOSDesign .

A jornada deCCDparaCMOSfundamentalmente reformulou o mundo da imagem . a inicialCMOS CCD Diferençana qualidade da imagem desapareceu em grande parte, enquanto as vantagens inerentes deCMOS-Speed, baixa potência, alta integração e custo-efetividade--cimentou seu local como a tecnologia líder .Sensores do CCDainda pode encontrar nicho de usos, mas a inovação contínua emCMOS na câmeradesign significa oCâmera CMOScontinuará a dominar o mercado de visão incorporado .

Para engenheiros e desenvolvedores em visão incorporada, compreendendo modernoCâmera CMOSos recursos não são apenas uma opção; É vital . Esta tecnologia permite sistemas de visão mais rápidos, inteligentes e mais integrados, abrindo novas possibilidades em muitos setores .

Precisa de conselhos especializados sobre a integraçãoCâmera CMOSTecnologia em seu próximo projeto de visão incorporada?Contate-nosPara explorar como pontaSensores CMOSpode aprimorar seus aplicativos!
